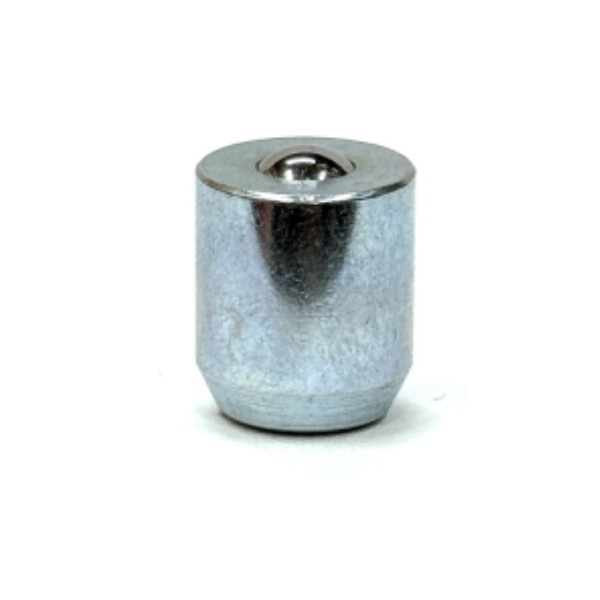

Пресс-масленки под запрессовку (тип 3 по ГОСТ 19853-74) — это гладкоствольные тавотницы без резьбы, которые устанавливаются в подготовленное отверстие методом забивки или запрессовки. Они предназначены для подачи жидких масел (а не густых смазок) к узлам трения механизмов.
Область применения:
В отличие от резьбовых «солидолонок», запрессовываемые масленки используются там, где требуется частая подача жидкого масла при невысоком давлении:
- Станины металлорежущих станков.
- Направляющие скольжения.
- Тихоходные подшипники.
- Сельхозтехника и конвейеры.
- Маховики и вращающиеся втулки.
Устройство и принцип действия
Конструкция максимально проста и надежна:

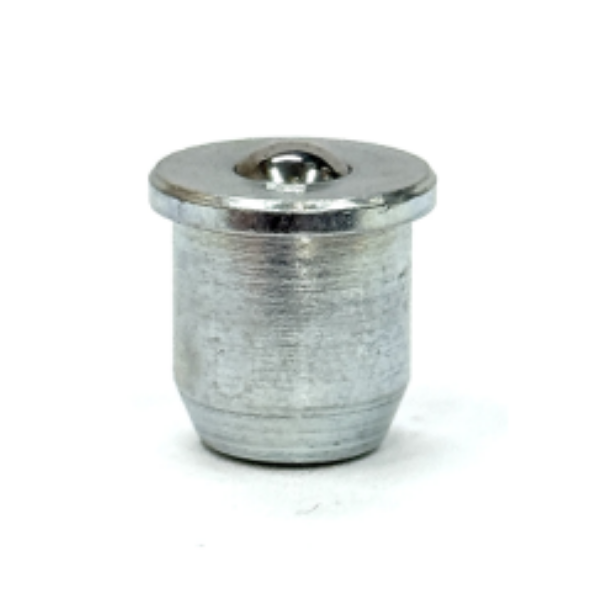

- Цилиндрический гладкий корпус (с буртиком или без него) с насечками (ершениями) для надежного удержания в отверстии.
- Запорный механизм (обратный клапан): Внутри установлен стальной шарик, поджатый пружиной.
Как это работает:
Когда вы приставляете масленку (например, ручной шприц) и нажимаете на шарик, пружина сжимается. Масло поступает через боковое или торцевое отверстие внутрь узла трения. Как только давление пропадает, пружина возвращает шарик на место, закрывая канал и не давая вытекать маслу и попадать внутрь грязи.
Преимущества исполнения
- Простота и скорость монтажа: Не нужно сверлить отверстие, нарезать в нем резьбу и подбирать точный шаг. Достаточно просверлить гладкое отверстие нужного диаметра (обычно на 0.2–0.3 мм меньше диаметра масленки) и аккуратно запрессовать деталь.
- Надежность в тонких стенках: Резьбу иногда негде нарезать (слишком тонкая стенка узла). Запрессовка решает эту проблему.
- Экономичность: Такие масленки дешевле в производстве, чем резьбовые, из-за отсутствия трудоемкой операции нарезания резьбы.
Инструкция по монтажу (как установить)
Установка таких масленок требует аккуратности. Нельзя бить молотком прямо по головке (шарику) — это сломает клапан.
- Сверление: Просверлите отверстие строго перпендикулярно поверхности. Диаметр отверстия должен соответствовать диаметру хвостовика масленки (проверьте по таблице производителя).
- Подготовка: Удалите стружку из отверстия и обезжирьте его.
- Установка (Запрессовка):
- Вставьте масленку в отверстие рукой, насколько это возможно.
- Используйте специальную оправку (или подходящую по размеру медную/латунную выколотку, или торец торцевого ключа), чтобы упираться только в буртик или торец корпуса, не касаясь шарика.
- Легкими ударами молотка запрессуйте масленку до упора (до плотного прилегания к плоскости детали).
- Проверка: Подайте масло шприцом. Убедитесь, что оно проходит внутрь узла, а масленка не выпадает и не проворачивается.
Важные ограничения (Предупреждение)
Обратите внимание: Пресс-масленки под запрессовку не рассчитаны на высокое давление. Если в вашем узле используется насос высокого давления (электрический или рычажный шприц с усилителем), произойдет выдавливание масленки из гнезда или разрыв корпуса. Для густых смазок и высокого давления используйте резьбовые масленки.
Резюме:
«Если у вас жидкое масло, низкое давление и нет времени на резьбу — берите под запрессовку. Если солидол и вибрация — только резьбу».
