Угловые пресс-масленки (тавотницы) созданы для обслуживания механизмов, где место для подключения смазочного шприца ограничено корпусными деталями или соседними узлами. Изогнутая форма позволяет подвести смазку туда, куда прямая масленка просто не помещается.
Область применения:
- Сельхозтехника (шарниры, подвески).
- Станки с ЧПУ (направляющие закрытые кожухами).
- Промышленные редукторы и подшипниковые узлы в ограниченном пространстве.
- Автомобильная техника (карданные валы, рулевые тяги).
Конструкция и принцип действия
Угловая масленка конструктивно идентична прямой, но с одним ключевым отличием: её приемная головка (место подключения шприца) расположена под углом к оси резьбового корпуса.
Как это работает (внутреннее устройство):
Корпус изготовлен из углеродистой стали с защитным покрытием (цинк/кадмий). Внутри работает проверенная схема обратного клапана:
- Шарик + пружина перекрывают проходной канал.
- Под давлением шприца шарик сжимает пружину, открывая путь смазке.
- После отключения шприца клапан автоматически закрывается, удерживая смазку в узле и не пуская туда грязь.
Типы исполнения (ГОСТ 19853-74)
Мы предлагаем два стандартных варианта, которые решают 99% задач по смазке в стеснённых условиях:

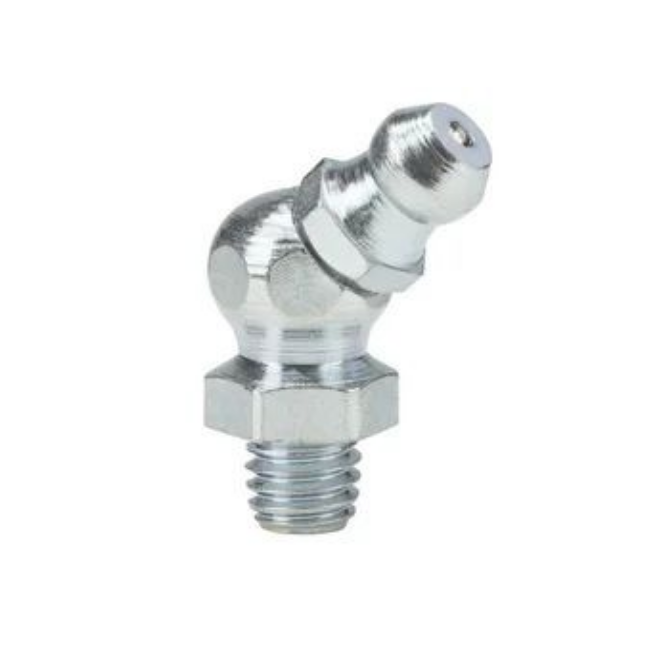

1. Пресс-масленка угловая 45°
- Когда нужна: Если к месту смазки можно подойти «почти прямо», но съёмная оснастка или стенка корпуса мешают надеть шприц вертикально.
- Решение: Наклон в 45° позволяет чуть сместить линию подключения шприца в сторону, обходя мелкие препятствия.

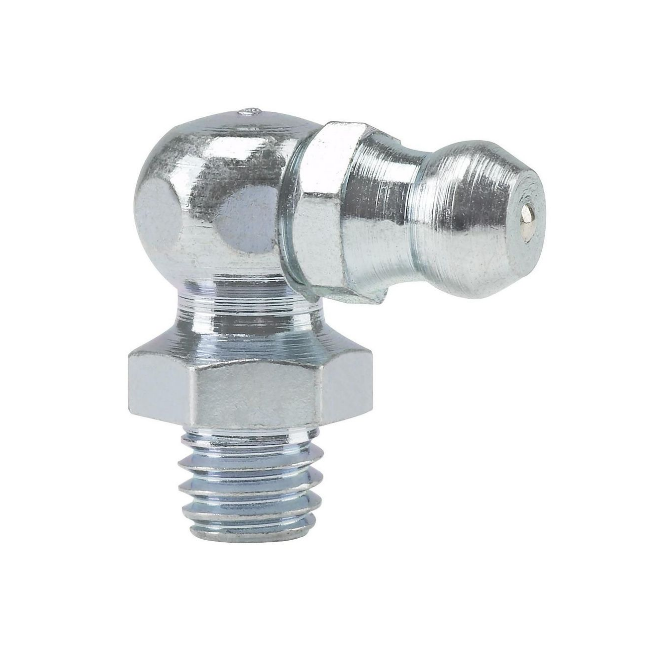

2. Пресс-масленка угловая 90°
- Когда нужна: Для самых тяжелых случаев, когда смазочное отверстие находится в глубокой нише, завалено рычагами или приварено к раме.
- Решение: Поворот головки на прямой угол (90°) позволяет подавать смазку строго сбоку, перпендикулярно оси масленки. Шприц остается за пределами узла.
Преимущества угловых тавотниц:
- Доступ без разбора: Не нужно демонтировать узлы, чтобы их смазать.
- Надёжность: Ресурс не менее 20 000 циклов (открытие/закрытие) по ГОСТ.
- Антикоррозийная защита: Цинковое покрытие устойчиво к перепадам температур, влаге и грязи.
Важный совет по установке:
При монтаже угловой масленки обязательно используйте шестигранный профиль корпуса и гаечный ключ. Не тяните за саму головку (изогнутую часть) — это может деформировать корпус и нарушить работу клапана. Затягивайте только за шестигранник.
